Plakalı Eşanjörler ve Yedek Parçalarının Önemi: Verimlilik ve Süreklilik İçin Anahtar Çözümler

Endüstriyel süreçlerin ve HVAC (Isıtma, Havalandırma ve Klima) sistemlerinin kalbinde, ısı transferi kritik bir rol oynar. Bu transferin en verimli ve kompakt yollarından biri de plakalı eşanjör (PHE – Plate Heat Exchanger) kullanımıdır. Ancak, bu sofistike cihazların optimum performansta çalışmaya devam etmesi ve operasyonel sürekliliğin sağlanması için plakalı eşanjör yedek parça temini ve düzenli bakımı hayati önem taşır. Bu makalede, plakalı eşanjörlerin dünyasına derinlemesine bir bakış atacak, çalışma prensiplerini, avantajlarını ve en önemlisi, eşanjör yedek parça ihtiyacının neden bu kadar kritik olduğunu inceleyeceğiz.

Plakalı Eşanjör (PHE) Nedir?

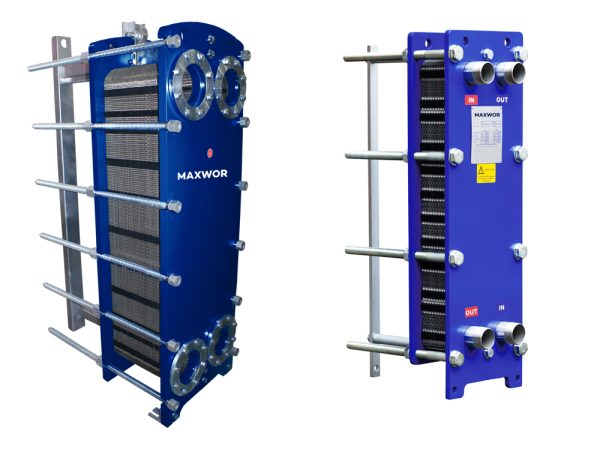

Plakalı eşanjör, temel olarak, aralarında ince, oluklu metal plakaların bulunduğu ve bu plakalar vasıtasıyla iki farklı akışkan arasında ısı transferini gerçekleştiren bir ısı değiştirici türüdür. Plakalar, genellikle paslanmaz çelik, titanyum veya diğer korozyona dayanıklı alaşımlardan yapılır ve üzerlerindeki özel oluk desenleri, akışkanların türbülansını artırarak ısı transfer verimliliğini maksimize eder. Plakalar, bir çerçeve (frame) üzerine sıkıştırılır ve aralarındaki sızdırmazlık, conta adı verilen özel elastomer veya polimer malzemelerle sağlanır. Bu contalar, aynı zamanda akışkanların plakalar arasındaki doğru kanallarda akmasını yönlendirir. Plakalı eşanjör sistemleri, kompakt yapıları ve yüksek verimlilikleri sayesinde birçok sektörde tercih edilmektedir.

Plakalı Eşanjörler Nasıl Çalışır?

Plakalı eşanjörlerin çalışma prensibi oldukça basittir ancak son derece etkilidir. Isıtıcı ve soğutucu akışkanlar, eşanjör içerisine ayrı girişlerden girer ve contalar tarafından yönlendirilerek plakaların zıt yüzeylerindeki alternatif kanallarda akarlar. Genellikle ters akış (counter-current flow) prensibiyle çalışırlar; yani sıcak akışkan bir yönde akarken, soğuk akışkan ters yönde akar. Bu düzenleme, ısı transferi için maksimum sıcaklık farkını koruyarak verimliliği artırır. İnce metal plakalar, ısıyı bir akışkandan diğerine hızla iletir. Plakaların geniş yüzey alanı ve oluklu yapısının yarattığı türbülans, ısı transfer katsayısını önemli ölçüde yükseltir. Sonuç olarak, plakalı eşanjör, diğer eşanjör tiplerine göre çok daha küçük bir hacimde yüksek miktarda ısı transferi gerçekleştirebilir.

Plakalı Eşanjörlerin Avantajları Nelerdir?

Plakalı eşanjörlerin popülerliği, sundukları sayısız avantajdan kaynaklanmaktadır:

1. Yüksek Isı Transfer Verimliliği: İnce plakalar, geniş yüzey alanı ve türbülanslı akış sayesinde üstün ısı transfer performansı sunarlar.

2. Kompakt Tasarım: Aynı ısı transfer kapasitesine sahip borulu (shell & tube) eşanjörlere göre çok daha az yer kaplarlar. Bu, özellikle alanın kısıtlı olduğu uygulamalar için büyük bir avantajdır.

3. Esneklik ve Modülerlik: Plaka sayısı artırılarak veya azaltılarak ısı transfer kapasitesi kolayca ayarlanabilir. Bu, proses ihtiyaçlarındaki değişikliklere uyum sağlamayı kolaylaştırır.

4. Kolay Bakım ve Temizlik: Çerçeve cıvataları sökülerek plakalara kolayca erişilebilir. Bu, temizlik, denetim ve plakalı eşanjör yedek parça değişimini basitleştirir.

5. Düşük Kirlenme Eğilimi: Yüksek türbülans, plakaların yüzeyinde birikinti (kirlenme – fouling) oluşumunu azaltmaya yardımcı olur, ancak tamamen engellemez.

6. Enerji Tasarrufu: Yüksek verimlilikleri sayesinde, istenen ısı transferini daha düşük enerji tüketimi ile gerçekleştirerek işletme maliyetlerini düşürürler.

Eşanjör Yedek Parça İhtiyacının Önemi

Plakalı eşanjörler ne kadar verimli ve dayanıklı olsalar da, zamanla ve çalışma koşullarına bağlı olarak yıpranma ve arıza riski taşırlar. İşte bu noktada eşanjör yedek parça kavramı devreye girer. Özellikle plakalı eşanjör yedek parça temini ve yönetimi, sistemin kesintisiz ve verimli çalışması için kritik öneme sahiptir.

• Operasyonel Süreklilik: Eşanjör arızaları, üretim hatlarının durmasına, binaların ısıtma veya soğutma sistemlerinin devre dışı kalmasına neden olabilir. Bu durum, ciddi mali kayıplara yol açar. El altında doğru eşanjör yedek parça bulundurmak, arıza durumunda hızlı müdahale imkanı tanır ve duruş süresini minimize eder.

• Performans Kaybının Önlenmesi: Zamanla contalar sertleşebilir, çatlayabilir veya sıkışma özelliklerini kaybedebilir. Plakalar korozyona uğrayabilir, delinebilir veya deforme olabilir. Bu durumlar sızıntılara, akışkanların karışmasına ve ısı transfer verimliliğinin düşmesine neden olur. Periyodik bakım ve aşınmış plakalı eşanjör yedek parça değişimi, eşanjörün ilk günkü performansını korumasını sağlar.

• Güvenlik: Özellikle tehlikeli veya yüksek basınçlı akışkanlarla çalışılan uygulamalarda, sızdıran contalar veya hasarlı plakalar ciddi güvenlik riskleri oluşturabilir. Kaliteli ve uyumlu eşanjör yedek parça kullanımı, bu riskleri en aza indirir.

• Maliyet Etkinliği: Planlı bakım ve zamanında yedek parça değişimi, genellikle beklenmedik bir arıza sonucu ortaya çıkan acil durum onarımlarından ve uzun süreli üretim kayıplarından çok daha uygun maliyetlidir.

Kritik Plakalı Eşanjör Yedek Parçaları

Plakalı eşanjörlerde en sık değiştirilmesi gereken veya arıza durumunda kritik öneme sahip iki ana yedek parça bulunur:

1. Contalar (Gaskets):

   • Görevi: Plakalar arasında sızdırmazlığı sağlamak ve akışkanları doğru kanallara yönlendirmek.

   • Malzemeler: Kullanılan akışkanın türüne, sıcaklığına ve basıncına bağlı olarak NBR (Nitril), EPDM (Etilen Propilen Dien Monomer), Viton® (FKM), Silikon gibi farklı elastomer malzemelerden üretilirler.

   • Sorunlar: Zamanla sıcaklık, basınç ve kimyasal etkiler nedeniyle sertleşme, çatlama, yırtılma, kalıcı deformasyon (compression set) gibi sorunlar yaşayabilirler. Bu da sızıntılara yol açar.

   • Önemi: Contalar, plakalı eşanjör yedek parça listesinin başında gelir. Genellikle plakalardan daha sık değiştirilmeleri gerekir. Doğru malzeme seçimi ve düzenli değişim, eşanjörün ömrü ve performansı için hayati önem taşır.

2. Plakalar (Plates):

   • Görevi: Isı transferinin gerçekleştiği ana yüzeylerdir.

   • Malzemeler: Genellikle AISI 304, AISI 316L paslanmaz çelik, Titanyum, Hastelloy®, Nikel gibi korozyona ve sıcaklığa dayanıklı metallerden imal edilirler.

   • Sorunlar: Korozyon (çukurcuk, genel, çatlak), erozyon, mekanik hasar (darbe, bükülme), kirlenme sonucu tıkanma veya basınç düşüşü artışı gibi sorunlar yaşanabilir. Özellikle klorür içeren akışkanlar paslanmaz çelik plakalarda korozyon riski oluşturabilir.

   • Önemi: Plaka hasarı, genellikle daha ciddi bir sorundur ve akışkanların karışmasına veya dışarıya sızıntıya neden olabilir. Hasarlı plakaların değiştirilmesi, eşanjörün bütünlüğünü ve işlevselliğini geri kazandırır. Plakalar da önemli bir plakalı eşanjör yedek parça kalemidir.

Neden Kaliteli ve Uyumlu Eşanjör Yedek Parça Kullanılmalı?

Piyasada orijinal üretici (OEM) parçalarının yanı sıra muadil (aftermarket) eşanjör yedek parça seçenekleri de bulunmaktadır. Seçim yaparken dikkatli olmak gerekir:

• Performans Garantisi: Orijinal veya yüksek kaliteli, uyumlu yedek parçalar, eşanjörün tasarlandığı performans değerlerini (ısı transferi, basınç düşüşü) sağlamasına yardımcı olur. Düşük kaliteli parçalar, verimlilik kaybına neden olabilir.

• Malzeme Uyumluluğu: Özellikle contalarda, kullanılan malzemenin akışkan türü ve çalışma sıcaklığı ile tam uyumlu olması şarttır. Yanlış malzeme seçimi, contanın hızla bozulmasına ve sızıntılara yol açar.

• Boyutsal Hassasiyet: Plakaların ve contaların boyutları, oluk desenleri ve conta yuvaları, eşanjörün sızdırmazlığı ve doğru akış dağılımı için kritik öneme sahiptir. Uyumsuz parçalar montaj sorunlarına, sızıntılara ve plaka hasarlarına neden olabilir.

• Uzun Ömür: Kaliteli malzemeden üretilmiş plakalı eşanjör yedek parça, daha uzun süre dayanır ve bakım aralıklarını uzatarak toplam sahip olma maliyetini düşürür.

• Garanti Koşulları: Bazı durumlarda, orijinal olmayan yedek parça kullanımı, eşanjörün üretici garantisini geçersiz kılabilir.

Plakalı Eşanjör Bakımı ve Yedek Parça Yönetimi

Etkili bir eşanjör yedek parça yönetimi ve proaktif bakım stratejisi, plakalı eşanjörlerin ömrünü uzatır ve beklenmedik arızaları önler:

• Periyodik Kontroller: Eşanjörün düzenli olarak sızıntı, basınç düşüşü anormallikleri ve performans düşüşü açısından kontrol edilmesi gerekir.

• Planlı Bakım: Üretici tavsiyeleri ve çalışma koşulları dikkate alınarak planlı bakım programları oluşturulmalıdır. Bu programlar genellikle contaların belirli aralıklarla değiştirilmesini ve plakaların temizlenmesini içerir.

• Kritik Yedek Parça Stoğu: Özellikle operasyonel sürekliliğin hayati olduğu sistemlerde, en az bir set conta gibi kritik plakalı eşanjör yedek parça stoğunun bulundurulması önerilir.

• Profesyonel Servis: Karmaşık bakım, onarım veya parça değişimi işlemleri için uzman teknik servislerden destek almak, işlemin doğru ve güvenli bir şekilde yapılmasını sağlar.

Plakalı eşanjörler, modern endüstrinin ve bina sistemlerinin vazgeçilmez bir parçasıdır ve yüksek verimlilikleriyle enerji tasarrufuna önemli katkılarda bulunurlar. Ancak bu verimliliğin ve güvenilirliğin sürdürülebilmesi, büyük ölçüde düzenli bakıma ve kaliteli plakalı eşanjör yedek parça kullanımına bağlıdır. Contalar ve plakalar başta olmak üzere, doğru eşanjör yedek parça seçimi ve zamanında değişimi, sistemin ömrünü uzatır, performansını korur, operasyonel sürekliliği güvence altına alır ve potansiyel güvenlik risklerini ortadan kaldırır. Unutulmamalıdır ki, proaktif bakım ve doğru yedek parça stratejisi, uzun vadede işletme maliyetlerini düşüren akıllı bir yatırımdır.
